項目背景

PVC管材（主要成分聚氯乙烯）作為生活中是最常見的建筑材料之一，在生產加工的過程中，卻存在諸多類型的缺陷問題。

　　項目需求

按照國家標準，需要PVC管材的外觀顏色均勻，表面光滑、平整、無明顯凹凸，無雜質，但依靠人工肉眼檢測效率低，效果差，還費時費力，這就需要一套完整的自動化視覺檢測系統來解決現有的問題。

PVC管材表面缺陷自動化檢測系統涵蓋了缺陷檢測、識別定位、尺寸測量等功能，能夠滿足PVC管材實際生產時的不同需求。

　　PVC管材檢測要求

檢測管材表面劃傷、凹坑，水紋，麻面等缺陷，輸出：報警信號，缺陷圖片，直徑尺寸等信息；檢測類型：自動在線監測，速度750mm/秒

　　PVC管材缺陷檢測方案及效果

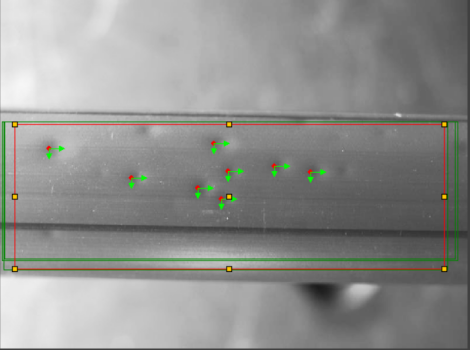

1、雜質

管材表面雜質可檢測，最小檢測精度：0.15mm；檢出率：≥99%

缺陷閾值：可通過面積、尺寸設定最小值、最大值判斷，劃傷類型的缺陷，報警可獨立輸出。

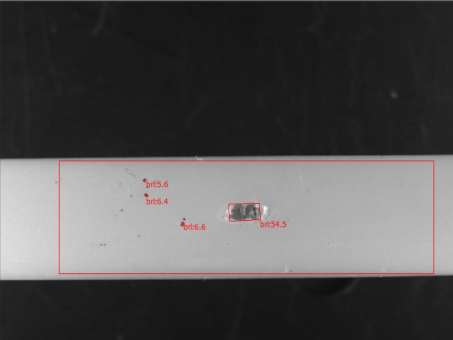

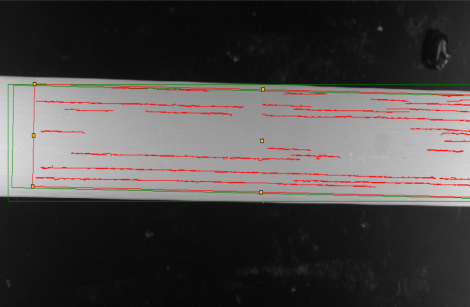

2、劃傷

管材表面劃傷可檢測，最小檢測精度：0.06mm；檢出率：≥99%

缺陷閾值：可通過劃傷長度、寬度的最小值、最大值判斷，劃傷類型的缺陷，報警可獨立輸出

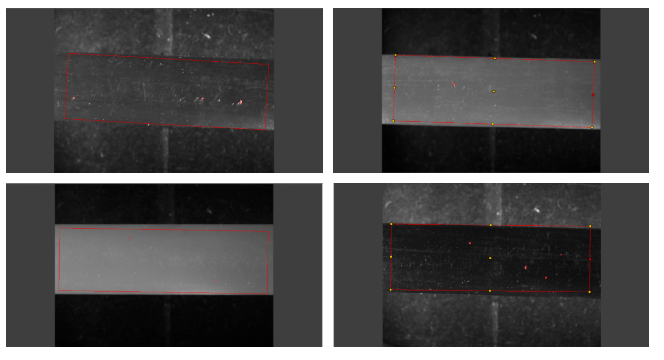

3、褶皺

管材表面褶皺可檢測，最小檢測精度：10mm；檢出率：≥95%

缺陷閾值：可通過褶皺長度、寬度的最小值、最大值、片段長度、色差閾值進行判斷，褶皺類型的缺陷，報警可獨立輸出

4、凹陷

管材表面凹坑可檢測，凹坑深度≥0.5mm，檢出率：≥95%

缺陷閾值：可通過凹坑直徑、數量進行閾值設定判斷，凹坑類型的缺陷，報警可獨立輸出

5、不同顏色管材檢出

顏色是很重要的一個圖像特征，智能視覺檢測系統針對不同顏色管材也均可檢出。
